O mapa é uma representação gráfica e visual dos dados geoespaciais armazenados no sistema. Ele é uma ferramenta central para a análise e gestão de informações sobre o território, pois permite a visualização de diferentes camadas de dados geográficos de forma integrada.
Ele pode ser utilizado por diferentes setores ou finalidades dentro de uma organização, que significa que o mapa pode ser utilizado tanto para o gerenciamento de infraestrutura urbana e rural quanto para o planejamento de rodovias, monitoramento ambiental, análise de dados de uso do solo, entre outros.
Alguns pontos importantes sobre o mapa do sistema:
- Camadas de dados: O mapa pode exibir várias camadas de dados, como ruas, edificações, áreas de vegetação, redes de água e esgoto, entre outros. O usuário pode ativar ou desativar essas camadas conforme necessário, permitindo uma visualização personalizada e focada na sua análise.
- Interatividade: O usuário pode interagir com o mapa, zoom in/zoom out, fazer buscas por localização ou atributos.
- Análise espacial: O mapa também permite a realização de análises espaciais, como calcular distâncias, áreas, identificar sobreposições entre diferentes camadas, realizar buffers (zonas de influência) ou identificar problemas de rede, como falhas em rodovias ou infraestrutura.
- Acessibilidade: Em sistemas como o Geowise, o mapa pode ser acessado de diferentes dispositivos (computadores, tablets, smartphones), possibilitando que os usuários visualizem e utilizem os dados geoespaciais em qualquer lugar.
Essencialmente, o mapa em um sistema multifinalitário de gestão geoespacial é uma representação visual que organiza, inter-relaciona e facilita a análise de informações geográficas e atributos, ajudando a tomar decisões mais eficientes, melhorar a gestão de recursos e o planejamento territorial.
Como Acessar

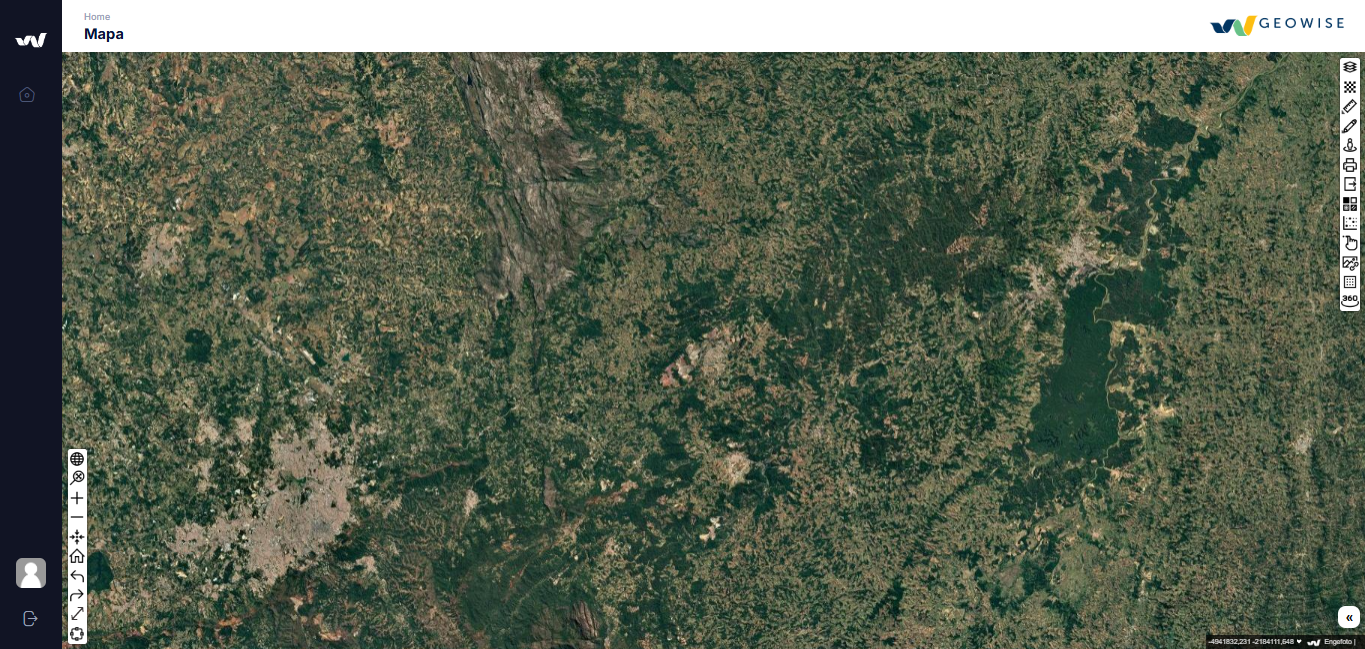

Após acessar o Geowise, você será direcionado para a página principal do Mapa. É nessa tela que é possível ver todas as configurações do mapa.
Nessa tela é possível ver 2 menus laterais, onde será possível fazer a navegação no mapa.
Menu Lateral Esquerdo
1º ícone - Aproximar para extensão: Clicar no ícone. Deverá ser centralizado na tela o mapa abrangendo toda a extensão
2º ícone - Zoom por região: Ao clicar no ícone, o cursor será habilitado para fazer a pesquisa por seleção com dois pontos. Fazer o ponto inicial, puxar o cursor e fazer o ponto final. O mapa deverá dar zoom para a região selecionada
3º ícone - Aproximar: Clicar no ícone, o zoom será automático toda vez que for selecionado o botão de "aproximar". O mapa deverá dar zoom automático para a região centralizada do mapa.
4º ícone - Afastar: Clicar no ícone, o mapa será afastado, essa ação é automática toda vez que for selecionado o botão de "afastar". O mapa deverá afastar automático da região centralizada do mapa.
5º ícone - Ir para coordenada: Aparece uma janela onde é possível digitar a coordenada a ser buscada no mapa. Após adicionar a coordenada, clicar no botão de "adicionar".O mapa deverá direcionar para a coordenada indicada.
6º ícone - Ir para o inicio: Clicar no ícone. Deverá ser centralizado na tela o mapa sem zoom.
7º ícone- Voltar posição: Clicar no ícone. Deverá voltar para a ultima visualização no mapa.
8º ícone- Avançar posição: Clicar no ícone. Deverá avançar para a ultima visualização no mapa.
9º ícone - Alternar Tela Cheia: Clicar no ícone. Deverá abrir o mapa em tela cheia, aparecendo apenas os mapa e os menus laterais.
10º ícone- Configuração do Snap: Ao clicar no ícone, deverá abrir uma janela de configuração. Com a janela aberta, basta selecionar as camadas de preferência para visualização, a escala, a tolerância, o tipo de snap e clicar no botão de "Aplicar Configurações". As configurações devem ser aplicadas na tela e ser funcionais.

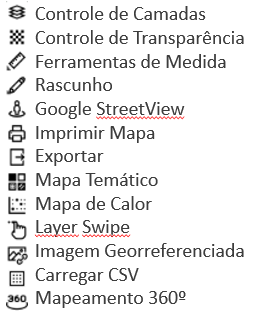

Menu Lateral Direito
1º ícone - Controle de Camada - A aba de controle de camada deverá ser aberta no canto direito da tela. Com a aba aberta, selecionar dentro do check box a camada correspondente que deseja ocultar/aparecer. A camada que foi marcada deverá ser oculta ou deverá aparecer conforme selecionado.
Essas camadas aparecem em níveis, podendo ser movidas e alteradas na sua visualização.
2º ícone - Controle de Transparência - Selecionar a camada e com o cursor sobre a barra de rolagem, escolher qual a transparência desejada. A camada selecionada deve responder a opacidade e a transparência referente escolhida.
3º ícone - Ferramentas de Medida
▪ Clicar no ícone "obter coordenadas" - O cursor deverá mudar, clicando em algum ponto do mapa, deverá aparecer um ponto rosa com as coordenadas referentes a aquela localização
▪ Clicar no ícone "medir comprimento" - O cursor deverá mudar, clicar no ponto inicial e clicar no ponto final para obter a medida linear. Esse processo poderá ser feito continuamente. Clique duplo finaliza a medida. Deverá aparecer a medida linear entre os pontos e a medida linear total.
▪ Clicar no ícone "medir áreas" - O cursor deverá mudar, clicar nos pontos selecionando a área a ser medida. Clique duplo finaliza o calculo de área. Deverá aparecer metragem em m² final da área.
▪ Clicar no ícone "medir azimute" - O cursor deverá mudar, clicar no ponto inicial, direcionar o cursor no ângulo desejado, clicar no ponto final para obter o azimute.
▪ Clicar no ícone "desfazer última medida" - Clicando no ícone, deverá apagar o ultimo registro feito dentro da ferramenta.
▪ Clicar no ícone "limpar medidas" - Clicando no ícone, deverá apagar todos os registro feitos dentro da ferramenta.
4º ícone - Rascunho
▪ Clicar no ícone "Inserir Texto" - Clicar no ponto em que deseja adicionar o texto, clicar duas vezes em cima do "TEXTO" para substituir pela palavra/texto desejado, clicar do lado de fora para salvar o texto.
▪ Clicar no ícone "inserir ponto" - O cursor deverá mudar, clicando em algum ponto do mapa, deverá aparecer um ponto rosa como marcação do ponto desejado.
▪ Clicar no ícone "inserir linha" - O cursor deverá mudar, clicar no ponto inicial e clicar no ponto final para obter a linha com sua dimensão. Esse processo poderá ser feito continuamente. Clique duplo finaliza o conjunto de linhas. Deverá aparecer a medida linear entre os pontos e a medida linear total.
▪ Clicar no ícone "inserir polígono" - O cursor deverá mudar, clicar nos pontos selecionando a área a ser medida. Clique duplo finaliza o calculo de área. Deverá aparecer metragem em m² final da área.
▪ Clicar no ícone "inserir seta"- O cursor deverá mudar, clicar no ponto inicial e clicar no ponto final para obter a seta.
▪ Clicar no ícone "inserir imagem" - Ao clicar no ícone, deverá abrir uma página do próprio computador do usuário. Escolher a imagem a ser carregada e clicar em abrir. Escolher o ponto em que deseja fixar a imagem e clicar no ponto. A imagem deverá abrir e fixar no ponto escolhido.
▪ Clicar no ícone "desfazer" - Clicando no ícone, deverá apagar o ultimo registro feito dentro da ferramenta.
▪ Clicar no ícone "limpar todos os rascunhos" - Clicando no ícone, deverá apagar todos os registro feitos dentro da ferramenta.
▪ Clicar no ícone "Exportar Rascunhos" após elaborar algum rascunho com a ferramenta. - Clicando no ícone, deverá abrir uma configuração de exportação para selecionar o formato para exportar. Ao selecionar, deve ser exportado todo o rascunho automaticamente.
5º ícone - Google StreetView -
6º ícone - Imprimir Mapa - Fazer a configuração de preferência e clicar no botão de imprimir - Uma nova janela deverá abrir para confirmar a impressão (imprimir em impressora ou salvar em formatos diversos).
7º ícone - Exportar - Janela de exportar dados aberta - Fazer a configuração necessária e clicar em "Exportar" - Deverá abrir no próprio computador do usuário na pasta de downloads o arquivo exportado.
8º ícone - Mapa Temático - Escolher o tema, simbologia e opções e clicar em "Gerar" - Aparecerá uma janela de "Alerta" trazendo a quantidade de dados a serem apresentados no mapa, clicar em Sim para prosseguir. Deverá aparecer no mapa apenas o que foi filtrado nas configurações com a legenda do mapa temático.
9º ícone - Mapa de Calor - Configurar a janela da forma desejada e clicar em "Gerar" - Deverá aparecer no mapa os borrões de calor referente ao que foi definido.
10º ícone - Layer Swipe - Na canto superior da tela escolher qual a camada de comparação a ser exibida. Utilizar a marcação do quadrado central para arrastar para a direta ou esquerda - A visualização do mapa fará uma comparação entre o mapa atual e a camada selecionada.
11º ícone - Imagem Georreferenciada - Clicar em "Adicionar", escolher a imagem a ser georreferenciada, configurar o sistema de coordenadas, adicionar as coordenadas referente e clicar em "Importar Imagem" - A imagem deverá aparecer no local especificado pelas coordenadas
12º ícone - Carregar CSV -
13º ícone - Mapeamento 360º -
